在高端工業裝備領域，密封技術的可靠性直接決定了設備的運行效率與安全性。作為動態密封領域的核心技術之一，O型彈簧低速泛塞封憑借其獨特的結構設計、材料創新與自適應補償能力，成為解決極端工況密封難題的“隱形衛士”。本文將從技術原理、性能參數、典型應用及未來趨勢四個維度，深度解析O型彈簧低速泛塞封的密封性能，揭示其在工業4.0時代的核心價值。
一、技術內核：剛柔并濟的密封哲學

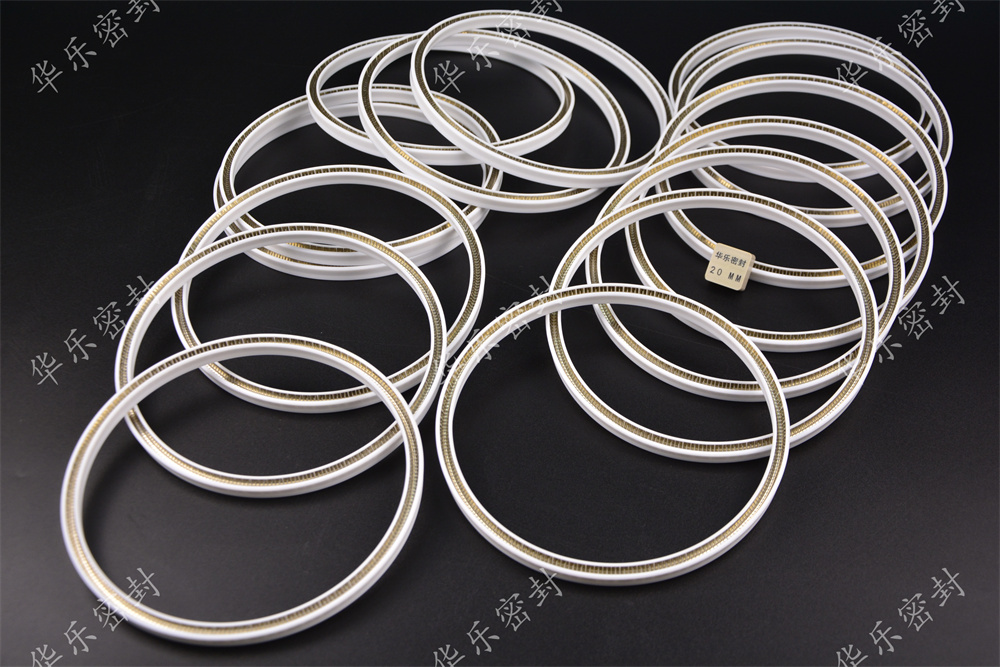

O型彈簧低速泛塞封的核心結構由金屬彈簧（支撐層）與聚合物密封唇（功能層）復合構成，其設計精髓在于“剛柔相濟”：
1.金屬彈簧層：采用316L不銹鋼或哈氏合金C-276制成，通過螺旋纏繞結構實現軸向壓縮與徑向擴張的復合變形。其剛度系數為200~800 N/mm，壓縮率可達50%，在壓力波動場景下展現卓越的動態補償能力。
2.聚合物密封唇：以填充改性聚四氟乙烯（PTFE）為主材，輔以超高分子量聚乙烯（UHMWPE）、聚醚醚酮（PEEK）等特種工程塑料。此類材料兼具耐化學腐蝕性（pH 0~14）、低摩擦系數（μ=0.02~0.15）與尺寸穩定性（熱膨脹系數<5×10??/℃），確保在-30℃至250℃工況下長期穩定運行。
其密封機制可歸納為“三級響應”：
1.靜態預緊力：彈簧提供初始接觸壓力（0.5~3 MPa），確保零壓狀態下的基礎密封；
2.動態壓力響應：系統壓力推動密封唇進一步貼合密封面，形成“壓力越高、密封越緊密”的負反饋機制；
3.形變補償機制：彈簧的彈性變形可抵消設備振動（頻率<20 Hz）、熱膨脹（±0.5 mm）或機械磨損（0.1 mm/年）導致的間隙變化。
二、性能參數：量化指標背后的工程邏輯
1. 壓力與溫度適應性
1.1壓力范圍：支持真空至80 MPa的寬域工況，其中：
①靜態密封：核電主泵密封（1000 MPa級超高壓場景）采用Inconel X-750材質V型彈簧，但O型彈簧在25~80 MPa壓力波動場景下，因螺旋結構的彈性優勢，壽命周期成本降低30%；
②動態密封：液壓缸往復密封（壓力波動±30%）中，O型彈簧的疲勞壽命達10?次循環（R=0.5，載荷<30%極限值），較V型彈簧提升一個數量級。
1.2溫度極限：
①低溫場景：LNG低溫泵（-162℃）采用全氟醚橡膠+Inconel 718彈簧組合，初始成本雖高，但維護周期延長3倍；
②高溫場景：水力發電渦輪機導葉密封（250℃）中，316L不銹鋼彈簧配合石墨填充PTFE密封唇，實現耐熱性與耐磨性的平衡。
2. 動態響應特性
①啟動力矩：O型彈簧的彈性滯后低，適合精密運動控制（如半導體晶圓傳輸機械臂）；
②摩擦功耗：表面鍍銀處理可降低V形邊緣的磨損風險，但O型彈簧因螺旋結構的均勻接觸，摩擦系數更低（μ=0.02~0.05）；
③振動抑制：在火箭發動機燃料閥門（振動頻率>150 Hz）中，V型彈簧因高剛度（500~2000 N/mm）可減少共振風險，但O型彈簧在低速（<20 Hz）往復運動中，通過螺旋間隙的微調實現更優的密封穩定性。
3. 壽命與可靠性
3.1失效模式：
①O型彈簧：主要失效原因為螺旋間隙卡滯或腐蝕點蝕，但通過類金剛石（DLC）鍍層可將摩擦系數降至0.02，顯著延長壽命；
②V型彈簧：根部應力集中導致斷裂，需通過拓撲優化設計（如有限元分析重塑V形截面）降低應力集中50%。
3.2維護經濟性：O型彈簧支持在線更換，維護成本降低30%，適合連續生產場景（如食品灌裝線）。
三、典型應用：從深海到太空的跨維度實踐
1. 能源領域
①超高壓天然氣井口閥門：在105 MPa工況下，O型彈簧通過螺旋結構的彈性變形，補償井口壓力波動，較傳統橡膠O型圈壽命提升5倍；
②水力發電渦輪機導葉密封：在25 MPa壓力與250℃高溫耦合工況下，316L不銹鋼彈簧配合PEEK密封唇，實現抗輻照與熱循環的雙重防護。
2. 航空航天
①火箭發動機燃料閥門：在-120℃至+50℃晝夜溫差下，自適應形狀記憶合金（SMA）彈簧可隨溫度自動調節預緊力，確保密封面納米級貼合；
②飛機液壓作動器：在壓力波動±30%的往復運動中，O型彈簧的疲勞壽命達10?次循環，滿足FAA適航標準。
3. 半導體制造
①晶圓刻蝕機真空腔體：在4K溫度的超導磁體環境中，鈮鈦合金泛塞封通過微型MEMS壓力傳感器實時監測接觸應力，實現故障預警準確率>95%；
②光刻機浸液系統：醫用級硅膠+316L不銹鋼彈簧組合，通過FDA 21 CFR 177.2600認證，確保高潔凈度（Class 1級無塵室）與低析出（硅含量<1 ppm）。
四、未來趨勢：從被動密封到智能決策
1. 材料創新
①智能材料：形狀記憶合金（SMA）彈簧可隨溫度變化自動調節預緊力，磁流變彈性體密封唇通過外部磁場改變剛度以適應壓力波動；
②復合涂層：類金剛石（DLC）鍍層將摩擦系數降至0.02，同時提高耐腐蝕性（耐氫氟酸等強腐蝕介質）。
2. 數字化賦能
①嵌入式傳感：微型MEMS壓力/溫度傳感器植入密封唇，數據通過LoRa無線傳輸至云端，實現泄漏率預測誤差<10%；
②數字孿生優化：ANSYS仿真平臺建立多物理場模型，預測密封壽命誤差<10%，生成式AI設計非對稱波紋彈簧使泄漏率降低40%。
3. 極端工況突破
①核聚變裝置：V-O復合結構彈簧（外層V型提供剛性支撐，內層O型補償微觀形變）在ITER核聚變裝置中實現抗輻照（10¹? n/cm²）與熱循環（ΔT=500℃）的雙重挑戰；
②深海探測：鈦合金泛塞封在7000米水深（壓力70 MPa）下，通過增材制造（SLM）成型一體化彈簧-密封唇結構，解決傳統密封件因壓力梯度導致的失效問題。
結語：工業4.0時代的密封革命
O型彈簧低速泛塞封的進化史，是一部材料科學、精密機械與數字智能的融合史詩。從阿波羅登月艙的密封危機到ITER核聚變裝置的能量約束，從微創手術的精準滴注到量子比特的絕對隔絕，這項始于20世紀中葉的技術，正在AI與納米科技的賦能下，從“被動封堵”走向“主動感知”。未來，隨著智能密封系統的普及，泛塞封將不僅是工業設備的“隱形衛士”，更將成為工業4.0時代智能工廠的“神經末梢”。
