在工業設備中，密封件是保障系統穩定運行的“隱形衛士”。從深海石油鉆井平臺到航天器液壓系統，從食品生產線到核電站反應堆，任何介質泄漏都可能引發災難性后果。而N型彈簧泛塞封憑借其獨特的結構設計、材料創新和密封原理，成為極端工況下的“終極解決方案”。本文將深入解析其工作原理，揭示這一工業密封領域的核心技術。
一、結構拆解：彈簧與密封體的“黃金組合”

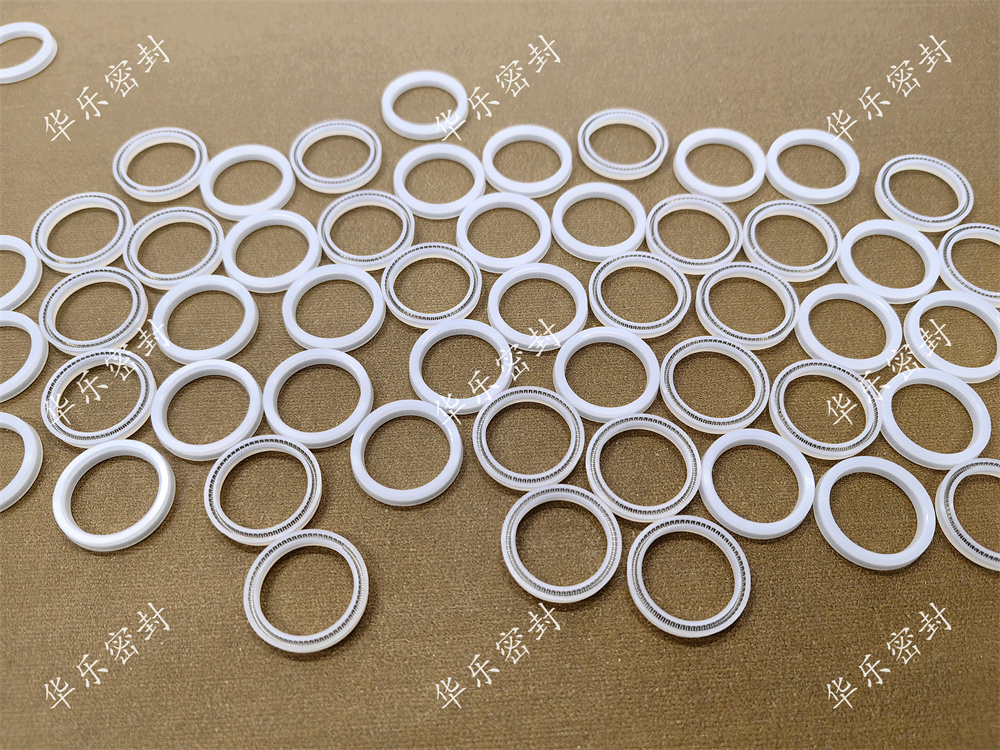

N型彈簧泛塞封的核心結構由兩部分構成：外部密封體與內部彈簧組件。這種“剛柔并濟”的設計使其能夠適應復雜工況。
1. 外部密封體：特種材料的“化學盾牌”
密封體通常采用聚四氟乙烯（PTFE）或其改性材料，如填充碳纖維、玻璃纖維的PTFE復合材料。這類材料具備以下特性：
①耐化學腐蝕：可抵御強酸、強堿、有機溶劑等侵蝕，例如在氯堿工業中，普通橡膠密封圈可能被氯氣腐蝕，而PTFE密封體可穩定運行數千小時。
②低摩擦系數：摩擦系數僅為0.04-0.1，顯著低于橡膠密封圈的0.2-0.5，適用于高速旋轉或往復運動場景。
③寬溫域適應性：可在-200℃至260℃范圍內保持彈性，例如在液氮（-196℃）儲存罐或航空發動機燃燒室（250℃）中均能正常工作。
2. 內部彈簧：動態補償的“能量核心”
彈簧組件是泛塞封的“心臟”，通常采用SUS316不銹鋼或Inconel 718合金制成。其設計特點包括：
①懸臂梁結構：彈簧呈“C”形或“U”形，通過彈性變形提供持續徑向力。例如，在液壓缸活塞桿密封中，彈簧可補償0.5mm以內的軸向偏擺。
②預緊力調節：通過改變彈簧線徑、圈數或材質，可調整預緊力范圍。例如，在高壓水切割機（壓力達400MPa）中，需采用高強度彈簧以維持密封力。
③抗疲勞性能：經過10萬次循環測試后，彈簧力衰減率低于5%，確保長期穩定性。
二、密封原理：三重機制協同作用
N型彈簧泛塞封的密封性能源于彈性補償、彈簧蓄能和材料適應性的協同作用，其工作過程可分為三個階段。
1. 初始密封：彈簧預緊力建立基礎密封
當密封件安裝至溝槽后，彈簧被壓縮并產生徑向力，推動密封唇緊貼密封面。此時，密封體發生彈性變形，填充溝槽與軸之間的間隙。例如，在風電變槳油缸中，初始密封力可達0.5-1.5MPa，確保在零壓或負壓工況下無泄漏。
2. 動態密封：系統壓力與彈簧力的疊加效應
當介質壓力升高時，密封唇在壓力作用下進一步變形，形成“壓力輔助密封”。此時，彈簧力與介質壓力共同作用，使密封力呈非線性增長。例如，在液壓系統中，當壓力從0升至30MPa時，密封力可增加至初始值的3-5倍，確保高壓密封可靠性。
3. 磨損補償：彈簧的“自適應修復”能力
長期運行后，密封唇可能因磨損導致間隙增大。此時，彈簧通過彈性恢復力持續推動密封唇，補償磨損量。例如，在化工攪拌釜中，密封唇磨損0.2mm后，彈簧仍能維持90%以上的密封力，延長使用壽命。
三、技術優勢：突破傳統密封的“不可能三角”
傳統密封件常面臨“耐溫性、耐壓性、壽命”難以兼顧的矛盾，而N型彈簧泛塞封通過創新設計實現了性能突破。
1. 極端工況適應性
①高溫高壓：在航空發動機燃油泵中，密封件需承受260℃高溫和35MPa壓力，泛塞封通過PTFE與Inconel彈簧的組合，實現10萬小時無泄漏。
②低溫真空：在液氫儲存罐中，密封件需在-253℃和10^-6 Pa真空下工作，泛塞封采用PCTFE密封體和鈦合金彈簧，滿足極端條件。
2. 長壽命與低維護
①自潤滑特性：PTFE密封體表面可形成轉移膜，降低摩擦系數。例如，在食品灌裝機轉軸中，密封件壽命可達普通橡膠圈的5倍。
②免維護設計：在海上風電平臺中，泛塞封可連續運行3年無需更換，顯著降低維護成本。
3. 環保與安全
①無污染材料：在制藥設備中，泛塞封采用FDA認證的PTFE材料，避免介質污染。
②防爆性能：在石油化工裝置中，密封件通過ATEX防爆認證，確保易燃易爆環境下的安全性。
四、應用場景：從深海到太空的“全能選手”
N型彈簧泛塞封的卓越性能使其在多個領域成為首選密封方案。
1. 能源行業
①核電站：在反應堆冷卻劑泵中，密封件需承受15.5MPa壓力和343℃高溫，泛塞封采用碳化硅涂層PTFE和哈氏合金彈簧，確保核安全。
②頁巖氣開采：在壓裂車柱塞泵中，密封件需耐受含砂流體沖刷，泛塞封通過表面硬化處理，壽命提升3倍。
2. 航空航天
①火箭發動機：在液氧煤油發動機中，密封件需在-183℃至3300℃瞬態溫度變化下工作，泛塞封采用陶瓷纖維增強PTFE和鈮合金彈簧，實現可靠密封。
②衛星姿態控制：在飛輪儲能裝置中，密封件需在10^-9 Pa真空和10000rpm轉速下運行，泛塞封通過分子級表面處理，降低摩擦功耗。
3. 生命科學
①人工心臟：在血泵中，密封件需與血液長期接觸，泛塞封采用生物相容性PTFE和鈦合金彈簧，通過ISO 10993生物安全性測試。
②基因測序儀：在微流控芯片中，密封件需實現納升級液體控制，泛塞封通過微米級加工精度，確保檢測準確性。
五、未來展望：智能密封與材料革命
隨著工業4.0的推進，N型彈簧泛塞封正朝著智能化、微型化方向發展。
1.智能監測：集成應變傳感器，實時監測密封力變化，預測維護周期。
2.納米材料：采用石墨烯增強PTFE，將摩擦系數降至0.01以下，提升高速密封性能。
3.3D打印：通過金屬粉末激光燒結技術，實現復雜彈簧結構的一體化制造。
結語：工業文明的“隱形基石”
N型彈簧泛塞封的誕生，標志著人類在極端工況密封技術上的重大突破。它不僅是工程師智慧的結晶，更是工業文明進步的縮影。從深海到太空，從微觀芯片到巨型裝備，這一“隱形冠軍”正默默守護著現代工業的每一道防線。未來，隨著材料科學與智能制造的深度融合，泛塞封技術必將為人類探索未知領域提供更可靠的保障。
