在極端工況下,傳統密封件常因材料老化、溫度波動或壓力沖擊而失效,導致設備停機、介質泄漏甚至安全事故。而彈簧蓄能密封圈憑借其獨特的結構設計、材料選擇與工作機制,成為解決復雜密封難題的"全能選手"。本文將深入解析其技術原理、核心優勢及應用場景,揭示這一工業密封裝置如何重新定義密封可靠性。
一、技術原理:彈簧與聚合物材料的協同效應

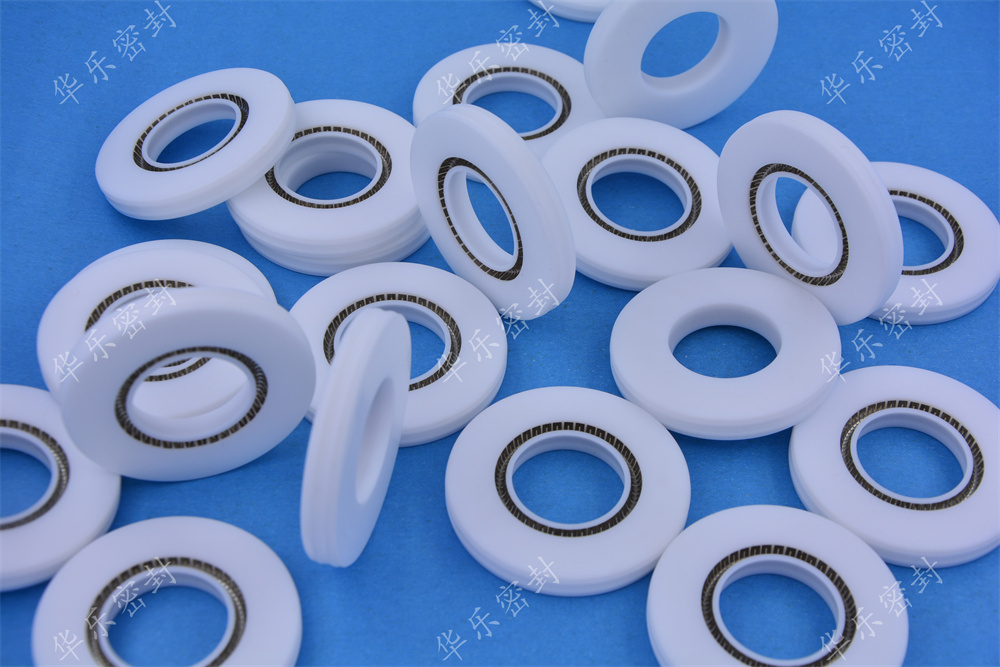

彈簧蓄能密封圈的核心結構由耐腐蝕金屬彈簧與高性能聚合物夾套組成,其工作機制可拆解為三個關鍵階段:
1. 初始密封:彈簧預緊力構建基礎防線
當密封圈被壓入溝槽時,內置彈簧受壓產生向外的徑向力,推動聚合物夾套的密封唇緊貼溝槽壁。這一過程形成機械預緊密封,即使系統未啟動或處于低壓狀態,仍能維持零泄漏。例如,某型號密封圈在安裝后,彈簧壓縮量可達初始高度的30%,提供持續的初始密封力。
2. 壓力輔助:系統壓力強化密封效能
隨著系統壓力升高,介質壓力直接作用于密封唇,進一步推動夾套與密封面貼合。這種"自增強"效應使密封力隨壓力升高而線性增加,形成動態密封平衡。實測數據顯示,在20MPa壓力下,密封唇與溝槽的接觸應力可提升至初始值的2.5倍,確保高壓工況下的可靠性。
3. 磨損補償:彈簧的"自適應"修復能力
長期運行中,密封面磨損或零件偏心會導致間隙增大。此時,彈簧持續釋放彈性勢能,推動夾套唇部自動補償磨損量。某實驗顯示,在模擬1mm偏心工況下,密封圈仍能保持泄漏率低于0.1mL/h,遠超傳統O型圈的補償能力。
二、材料科學:極端工況下的性能突破
1. 聚合物夾套:化學惰性與機械強度的平衡
主流夾套材料包括:
①PTFE(聚四氟乙烯):耐溫范圍-268℃至+260℃,摩擦系數低至0.04,適用于超低溫液氮、強酸堿等介質。
②填充PTFE:添加碳纖維、石墨或聚苯酯后,耐磨性提升3-5倍,適用于高壓往復運動場景。
③PEEK(聚醚醚酮):耐溫300℃以上,抗輻射性能優異,適用于核電設備。
2. 金屬彈簧:耐腐蝕與彈性穩定的雙重保障
彈簧材質選擇需兼顧耐腐蝕性與彈性模量:
①316L不銹鋼:適用于常規化工環境,成本較低。
②Inconel 718:耐高溫氧化,適用于航空液壓系統。
③Elgiloy合金:彈性極限高,適用于超高壓密封。
3. 特殊設計:潔凈型與防旋轉結構
部分高端型號在彈簧腔內填充硅膠,形成無金屬接觸的潔凈密封,適用于食品、醫藥行業。防旋轉法蘭邊設計則通過機械限位,避免密封圈在高速旋轉中跟轉,降低磨損風險。
三、性能優勢:超越傳統密封的六大維度
1. 極端溫度適應性
從-200℃液氫儲罐到+300℃高溫反應釜,彈簧蓄能密封圈均可穩定工作。某深海探測器在-196℃液氧環境中連續運行1000小時,泄漏率未超過0.05mL/h。
2. 超高壓與真空密封能力
標準型號可承受45MPa動態壓力,定制化設計可達100MPa以上。在真空環境中,彈簧預緊力可確保密封面貼合,泄漏率低于1×10?? Pa·m³/s。
3. 長壽命與低維護
金屬彈簧無老化問題,聚合物夾套耐磨性優異。某風電變槳油缸采用該密封圈后,維護周期從6個月延長至5年,全生命周期成本降低60%。
4. 低摩擦與高效能
短厚密封唇設計降低摩擦損耗,特別適用于伺服油缸等高精度設備。實測數據顯示,其摩擦系數僅為傳統格萊圈的1/3,動態響應速度提升40%。
5. 化學兼容性
除可溶性堿金屬、高溫氟氣外,幾乎不與任何化學介質反應。某石化企業反應釜采用填充PTFE夾套的密封圈后,介質腐蝕導致的泄漏事故減少90%。
6. 快速反應與輕量化
安裝溝槽尺寸小,油缸結構件可更輕量化。某高速液壓機采用該密封圈后,系統響應時間縮短至0.1秒,能耗降低15%。
四、應用場景:跨行業的解決方案
1. 能源與化工領域
①石油開采:井下工具密封,承受200MPa超高壓與150℃高溫。
②核電設備:反應堆冷卻劑泵密封,抗輻射與耐高溫性能關鍵。
③LNG儲運:-162℃低溫閥門密封,確保零泄漏。
2. 高端裝備制造
①航空航天:飛行器液壓系統密封,重量輕且可靠性高。
②半導體設備:真空腔體密封,潔凈度達Class 1級別。
③醫療設備:注射器、輸液泵密封,符合FDA標準。
3. 新興技術領域
①氫能儲能:高壓儲氫罐密封,承受70MPa壓力。
②深海探測:全海深載人潛水器密封,耐壓110MPa。
③超導磁體:-269℃液氦環境密封,維持超導狀態。
五、技術挑戰與未來趨勢
盡管優勢顯著,彈簧蓄能密封圈仍面臨成本較高、安裝要求嚴苛等挑戰。未來技術發展方向包括:
1.材料創新:開發自潤滑、自修復的智能聚合物。
2.結構優化:3D打印定制化密封圈,適應復雜溝槽。
3.智能監測:集成傳感器實時監測密封狀態。
結語:密封技術的革命性突破
彈簧蓄能密封圈通過彈簧與聚合物的協同作用,實現了從極低溫到超高壓、從強腐蝕到高潔凈的全面覆蓋。其技術原理不僅顛覆了傳統密封的設計邏輯,更推動了工業設備向更高可靠性、更長壽命的方向發展。隨著材料科學與智能制造的進步,這一"全能密封王"將在更多領域展現其不可替代的價值。
